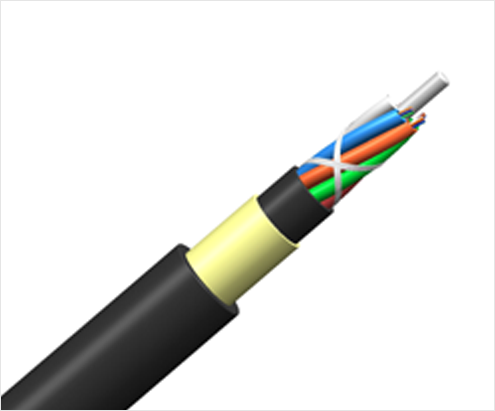

ADSS光缆(全介质自承式光缆)
ADSS光缆(All Dielectric Self-Supporting Optical Fiber Cable),中文全称全介质自承式光缆,是一种全部由介质材料组成、自身包含必要的支撑系统、可直接悬挂于电力杆塔上的非金属光缆,主要用于架空高压输电系统的通信路线,也可用于雷电多发地带、大跨度等架空敷设环境下的通信线路。
ADSS光缆(All Dielectric Self-Supporting Optical Fiber Cable),中文全称全介质自承式光缆,是一种全部由介质材料组成、自身包含必要的支撑系统、可直接悬挂于电力杆塔上的非金属光缆,主要用于架空高压输电系统的通信路线,也可用于雷电多发地带、大跨度等架空敷设环境下的通信线路。
本光缆为全介质结构,采用高模量芳纶纤维为增强部件,并通过结构优化,使光缆的重量与其机械物理特性有合理的配置, 同时尽可能减轻对杆塔的负荷。
—— 重量轻,直径小,无扭矩,抗拉强度高
—— 弹性模量高,适应大的应力-应变行为
—— 很小的热膨胀系数
—— 良好的减振能力
—— 良好的弹性能力
——对雷电安全
——通过缆中芳纶纤维截面积的变化,适应不同跨距和弧垂的安装要求
—— 与220kv及以下高压输电线路同杆塔架设 —— 不依附于电力相线或地线,可带电施工 —— 通信与送电各自独成体系,维护与检修互不影响 —— 通过计算程序对电场和安装弧垂作准确计算,确定最佳安装位置
1、中心管式结构
光纤以一定的余长置于填充阻水油膏的PBT(或其他合适材料)管中,根据所需要的抗拉强度绕包合适的纺纶纱,再挤制PE
(≤12KV电场强度)或AT(≤20KV电场强度)护套。 中心管结构易于获得小直径,冰风负载较小;重量也相对较轻,但光纤余长有限制。

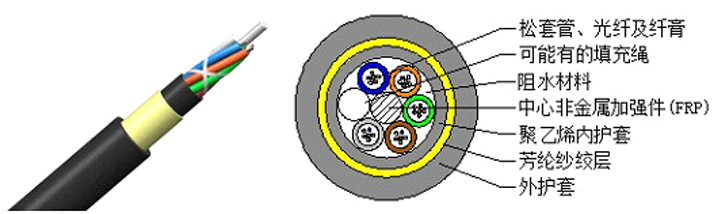

2、层绞式结构
光纤松套管以一定的节距绕制在中心加强件(一般为FRP)上后挤制内护套(在小张力和小跨距时可省略),然后根据所需要的抗拉强
度绕包合适的纺纶纱,再挤制PE或AT护套。缆芯可填充油膏,但当ADSS工作在较大跨距并带有较大弧垂的状况下,由于油膏的阻力较小,
缆芯易“滑动”,松套管节距易发生变化。用合适的方法把松套管固定在中心加强件上和干式缆芯可以克服,但有一定的工艺难度。 层绞
结构易获得安全的光纤余长,虽然直径和重量相对稍大,在中大跨距应用时较有优势。
