层绞式OPGW

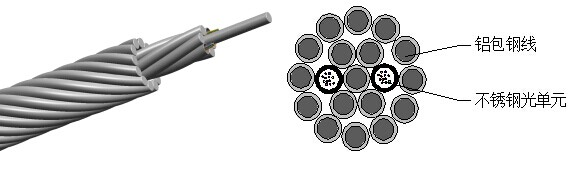

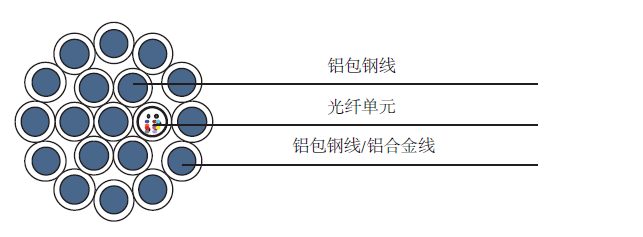

结构示意图



结构特性

——采用不锈钢管光纤单元与其它金属线同时绞合的设计；
——光纤置于不锈钢管内可获得较佳的余长，同时层绞式结构的不锈钢光纤单元位于第二层，通过绞合产生更大更稳定的拉伸余长；
——精确设计的光缆截面，保证光缆的电气性能、机械物理特性和热稳定性能；

应用特性

——根据线路技术条件，在不改变光缆结构的前提下，组合铝钢截面的比例，就可以得到满足线路技术要求的产品；
——薄壁不锈钢管式OPGW光缆结构比铝管结构具有更高的抗侧压和抗冲击能力；且不锈钢导电率低、强度高，耐腐蚀性能优异，光纤受到良好的保护；
——不锈钢管内填充油膏，能够防止潮气或水分渗入；调整光纤余长可使光缆具有良好的温度特性；
——内层高强度、低导电率的铝包钢线承担OPGW自重和外载负荷；利用电荷集肤效应原理，过载或故障短路电流通过外层良导体疏导，有利于对光纤的保护；
——光缆与常规架空地线具有相似的力学、电气特性，方便原有旧地线的更换和新建地线的设计和安装，兼有地线线和通信的双重功能。
——光纤余长可得到精确控制，以保证光缆承受高负荷和大跨距的能力；
