OPPC—光纤复合相线详情

       OPPC（Optical Phase Conductor）中文全称光纤复合相线，是一种新型的电力特种光缆，是将光纤单元复合在相线中的光缆，具有相线和通信的双重功能，主要用于110kV以下电压等级，城郊配电网、农村电网。 在中低压电网中，尤其是35 kV 以下的配电线路，有些是可不架设地线的，因此不可能安装OPGW。在所有的电网中，惟有相线是必不可少的，为了满足电力监控或光纤联网的要求，OPPC与OPGW技术比较接近，在传统的相线结构中以合适的方法加入光纤单元，就成为光纤复合相线。

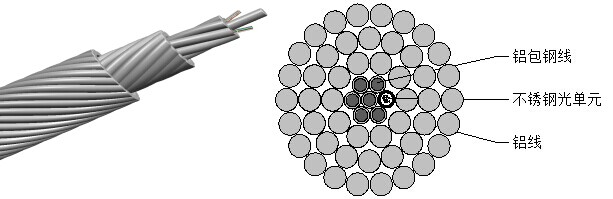

结构示意图

结构特性

——采用不锈钢管光纤单元与其它金属线同时绞合的设计；
——光纤置于不锈钢管内可获得较佳的余长；
——精确设计的光缆截面，保证光缆的电气性能、机械物理特性和热稳定性能；

应用特性
——一定数量的光纤置于利用激光焊接技术制造的充油不锈钢管单元中
——光纤置于松套不锈钢管内可获得良好的余长，特别是层绞式结构，除了光单元本身的余长之外，还能获得较大的绞合结构余长。
——铝包钢线主要起到提供光缆抗拉强度的作用。
——硬铝线的主要作用在于提供线路的载流量，并提供一部分机械强度。
——根据不同的线路条件，组合光缆中铝包钢线(AC)和硬铝线的规格和比例，就可以得到满足不同机械特性和电气条件要求的产品。
——OPPC一般应用在无地线的中低压等级输电线路，如10kV、35kV、66kV、110KV等的输电系统中。
