配网线路故障诊断解决方案

配电线路运行环境差、故障率高,常常因雷击、外破、绝缘损坏等发生停电故障,故障排查费时费力,严重影响用户的优质用电体验感。本方案通过监测线路工频电压、电流以及故障高频行波,采用先进的行波探测技术,实现配电线路绝缘

配电线路运行环境差、故障率高,常常因雷击、外破、绝缘损坏等发生停电故障,故障排查费时费力,严重影响用户的优质用电体验感。本方案通过监测线路工频电压、电流以及故障高频行波,采用先进的行波探测技术,实现配电线路绝缘隐患放电监测、故障杆塔级精确定位等功能,并完美解决常见接地故障的选线与精准定位问题。

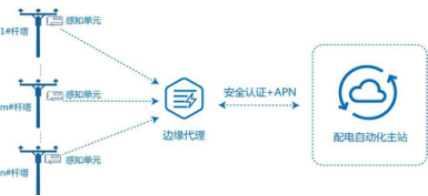

监测终端实时在线监测线路行波和工频信号数据,通过汇集单元对数据进行汇集、预处理以及边缘计算,并将数据加密发送至配电自动化主站,实现负荷监测、接地故障选线、故障精准定位、绝缘隐患预警等功能,诊断结果以web和短信两种方式展示。






l 主要技术指标

故障定位精度:≤±200m

故障区间定位可靠性:≥95%

故障精确定位准确率:≥90%

雷击故障辨识准确率:≥90%

接地选线准确率:≥90%

绝缘隐患监测准确率:≥90%

供电方式:耦合取电+太阳能供电+备用电源


l 适用范围

适用于配网6-20kV电压等级各种情况线路,广泛应用于线路较长、故障率较高的频停频跳线路和故障隐蔽性强、排查难度大、运行环境复杂的线路,提升配电网线路的预警与精确定位的能力。
