电缆线路每年增长率超10%,受电缆绝缘老化、受潮、机械损伤等因素影响,电缆线路故障时有发生,因电缆敷设较复杂,运维强度大,造成故障停电时间长,社会影响大。因此,如何准确快速确定故障位置,对提高抢修速度、提高供电可靠性具有极大意义。

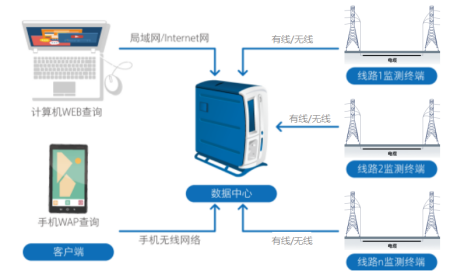

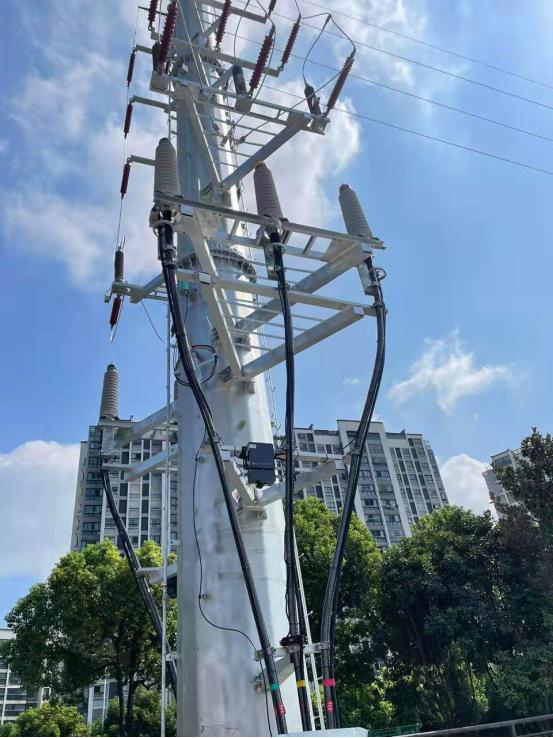

本方案采用行波双端定位原理,监测终端安装于电缆两端本体及护层外,实时监测电缆芯线隐患放电、故障放电行波电流和故障工频电流,同时将波形数据以有线/无线上传到数据中心站,经分析诊断后,实现故障点的精确定位、故障点区间定位和隐患放电预警及定位,指导运维人员巡线检修,明细运维管理责任单位,提高线路主动预警能力。区别于传统的离线监测,本方案具备:实时在线监测、故障处置便捷、定位精度高等优势。
l 主要技术指标
故障区间定位准确率:≥95%
故障精确定位误差:0.2%*L(监测电缆长度)+5m
供电方式:感应取能+太阳能/AC220V
l 适用范围
适用于35kV及以上电缆线路(同时适用于500kV高压电缆)。广泛应用于T接线路、混架线路、重要场所线路、保电线路等。
