电力电缆测温解决方案

分布式DTS光纤测温传感用于电厂电缆沟电缆桥架监测

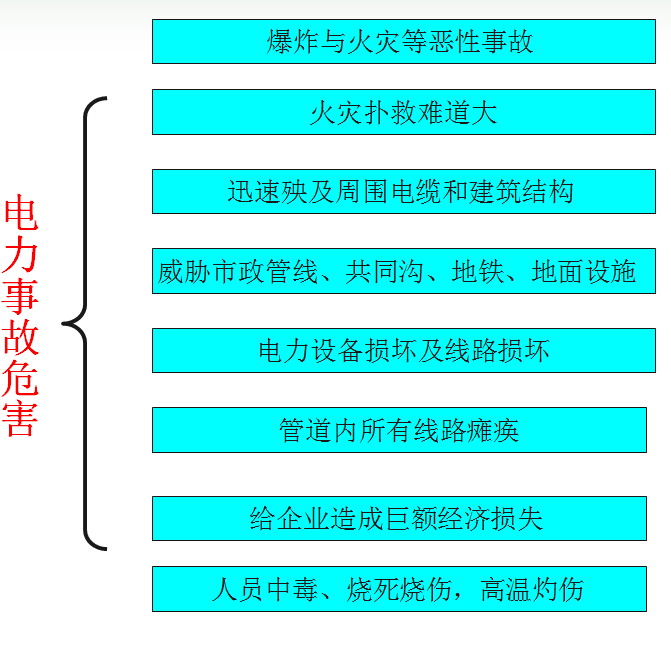

电厂温度监测意义:
及时发现过热点(特别是事故隐患的电缆接头)和其它环境异常;
由人工巡检向自动化过程状态实时监测转变;
延缓例行维护等投资花费;
安全地增加回路载流量;
可以实现周期性的紧急状态评估。

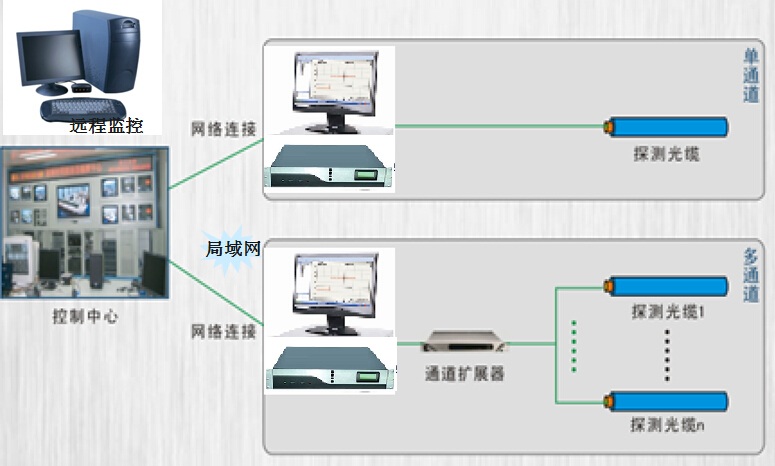

分布式电厂综合监测的设计目标:
实时在线的温度监测;
提供火灾危险的早期探测;
清楚指示火灾危险地点;
将报警信号传送至监控室,供值班人员处理或火灾报警控制系统应急、联动控制。
布线简单方便,性能可靠性高
数据长期保存,优化电厂电缆走线

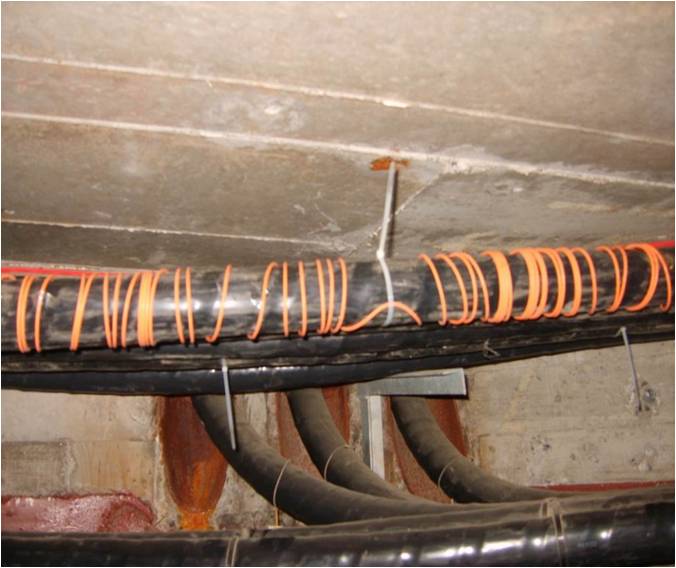

主干电缆的接头温度监控、故障点定位

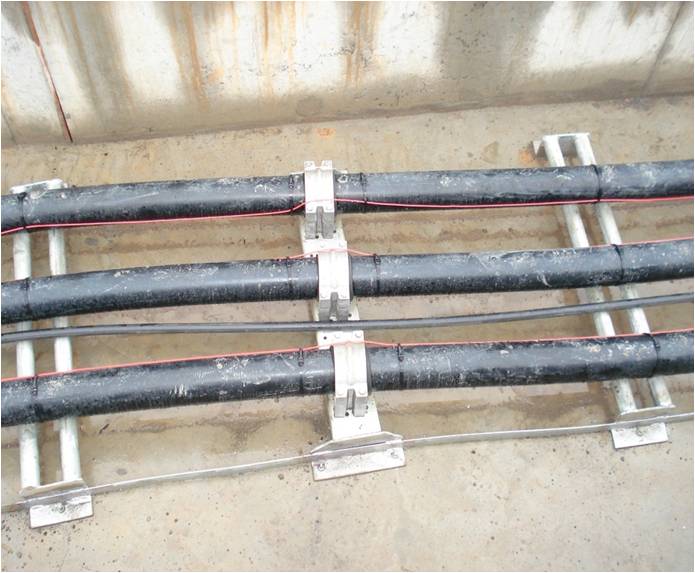

主干电缆的表面温度监控、故障点定位

DTS分布式光纤测温与传统方案对比
特点 DTS分布式光纤测温系统 传统线性感温产品
报警方式 可综合设置多级温度报警/温升速率/温升趋势来进行连续监测,可在任何时间准确显示任何一点的温度状态,在火灾发生前早期预警 固定单点阀值报警点;被动等待设定的报警温度;报警时往往已形成火灾
事故判断 智能化的系统,准确及时判断温度变化的类型,显示事故点温度读数及位置。(精度:±0.25℃-±2℃, 0.25m-2.5m) 不能准确确定事故点位置,只能判断火警区域。无法实时反映温度值

使用及维护 长距离监测(最长可至30公里)用一根光缆即可完成,利用软件分区和设定报警值,系统非常简单可靠,免维护 监测长度有限,多路布线分区,系统相当复杂,故障率高,难以维护
长期使用 达到报警点后软件复位,不损伤光缆,使用寿命可达30年 报警后系统损伤,不可重复使用以及所采用的材料,使其寿命短
安全可靠性 光纤本征安全,不受电磁干扰,综合智能判断,无误报。又因其不带电,故特别适用于特殊危险场合 因其绝缘皮老化和易受电磁的干扰等诸多因素,经常产生误报,并因其带电,故不适用于特殊危险场合
安  装 抗拉伸/抗冲击强度极高的光缆,安装极为方便,可悬吊直线敷设,不影响新增设备的安装与扩容 极易损坏的缆体需与被测体以正弦波紧贴的方式进行多路敷设,安装相当复杂。新增设备无法扩容,且安装难度大
